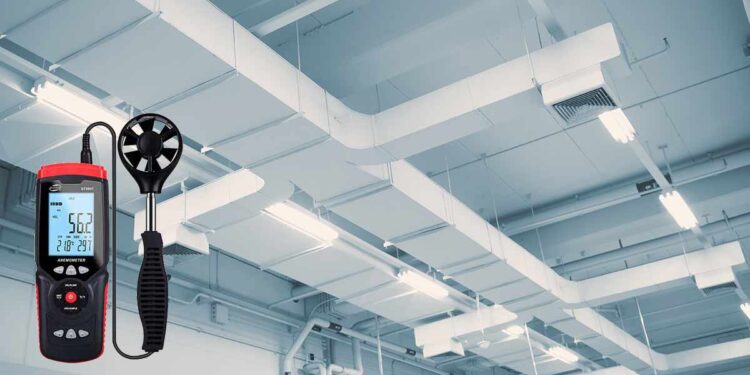

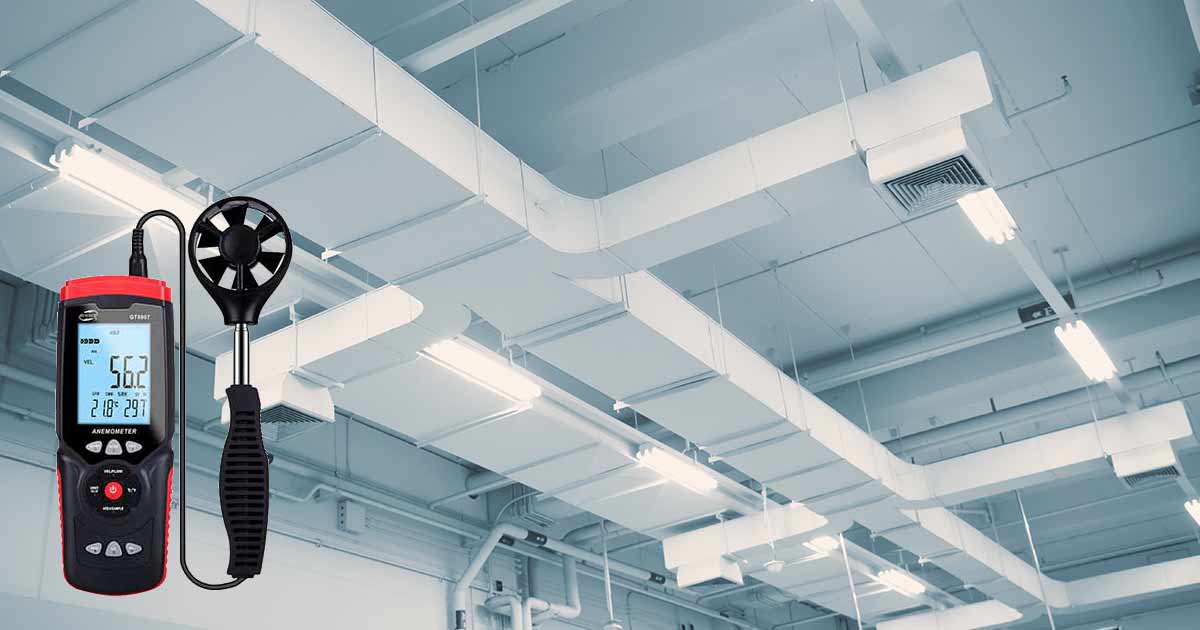

การวัดการไหลของอากาศสำหรับระบบ HVAC

การวัดการไหลของอากาศ

การวัดการไหลของอากาศ (Air flow) นั้นไม่ยาก อย่างไรก็ตามการวัดอย่างแม่นยำนั้นเป็นสิ่งที่ท้าทาย การใช้เครื่องมือที่เหมาะสมและกระบวนการที่เหมาะสมสามารถลดความซับซ้อนของสิ่งที่อาจดูเหมือนเป็นกระบวนการที่ยากได้



การไหลของอากาศ (Air flow) คืออะไร

CFM/CMM คืออะไร?

CFM ย่อมาจาก Cubic Feet per Minute และเป็นวิธีที่ใช้กันทั่วไปในการวัดการไหลของอากาศ พื้นที่มีหน่วยวัดเป็นตารางหน่วย (เช่น ตารางฟุต) ปริมาตร (เช่น ห้องที่เต็มไปด้วยอากาศ) มีหน่วยเป็นลูกบาศก์ โดยหน่วย CFM กำหนดจำนวนลูกบาศก์ฟุตที่สามารถเคลื่อนย้ายหรือเปลี่ยนในแต่ละนาที

ปริมาตรของลูกบาศก์ = ยาว x กว้าง x สูง

ห้องที่มีขนาด 1,000 ฟุต³ จะต้องใช้ระบบ 1,000 CFM เพื่อแทนที่อากาศทั้งหมดในแต่ละนาที

CMM ก็มีความหมายเหมือนกันกับ CFM แค่เปลี่ยนหน่วยจากฟุตไปเป็นเมตร



CFM และ CMM เป็นการวัดประสิทธิภาพการไหลของอากาศ

CMM และ CFM เป็นกุญแจสำคัญในการพิจารณาประสิทธิภาพการไหลเวียนของอากาศของพัดลมและระบบทำความเย็น/ร้อน

สูตรการการคำนวณปริมาณการไหลของอากาศ CFM และ CMM



การวัดการไหลของอากาศ

เครื่องมือวัดที่เหมาะสมชนิดแรกคือแอนนิโมมิเตอร์ซึ่งมี 3 ชนิดที่่นิยมนำมาใช้ในการวัดการไหลของอากาศ (Air flow) ได้แก่

  • แอนนิโมมิเตอร์แบบลวดร้อน (Hotwire) จะเหมาะสำหรับการตรวจวัดความเร็วต่ำมาก
  • แอนนิโมมิเตอร์แบบใบพัดเหมาะอย่างยิ่งสำหรับวัดที่ความเร็วปานกลาง
  • แอนนิโมมิเตอร์ชนิดท่อ Pitot สำหรับการวัดความเร็วสูง

แม้ว่าการเลือกเครื่องมือเหล่านี้จะมีความทับซ้อนกันอยู่บ้าง แต่เราพบว่าใบพัดเป็นหนึ่งในเครื่องมือที่มีประโยชน์ที่สุดเมื่อพยายามเลือกเครื่องมือชิ้นเดียวสำหรับการใช้งานที่หลากหลายสำหรับบ้านพักอาศัยและเชิงพาณิชย์ สำหรับการปรับสมดุลอากาศและการวัดอย่างรวดเร็ว

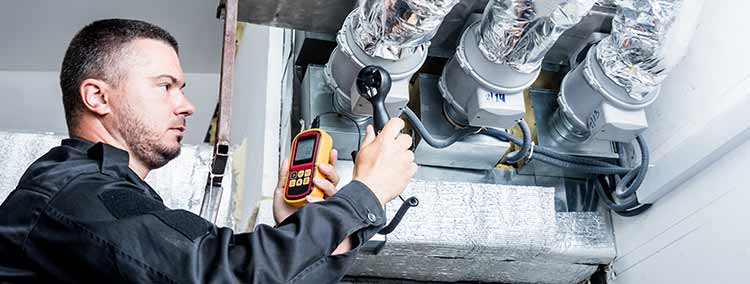

วิธีการใช้แอนนิโมมิเตอร์วัดลมวัดการไหลของอากาศที่ท่อลม

เครื่องมือวัดความเร็วของลมใช้กันอย่างแพร่หลายในการปรับสมดุลท่ออากาศ ซึ่งทำได้โดยการวางโพรบของเครื่องวัดไว้ในส่วนตัดขวางของท่อลมหรือท่อแก๊ส และบันทึกการอ่านค่าความเร็วด้วยตนเองที่จุดต่างๆ อัตราการไหลของมวลได้มาจากการคำนวณความเร็วเฉลี่ยและคูณด้วยความหนาแน่นและโดยการวัดพื้นที่หน้าตัดของท่อ สำหรับท่อทรงกระบอก

เนื่องจากจะคำนึงถึงผลกระทบของการเสียดสีตามผนังของท่อด้วย เนื่องจากจำนวนการวัด การเดินท่ออากาศจึงเป็นงานที่ต้องใช้เวลามาก เครื่องวัดความเร็วลมที่ใช้ไมโครโปรเซสเซอร์มีไว้เพื่อให้ขั้นตอนนี้เป็นไปโดยอัตโนมัติ

เนื่องจากลวดมีขนาดเล็กและเปราะบาง เครื่องวัดแบบลวดร้อน Hot-wire จึงไวต่อการสะสมและการแตกหักของสิ่งสกปรก มีการใช้กันอย่างแพร่หลายใน HVAC และการระบายอากาศ นอกจากนี้ยังมีเครื่องวัดความเร็วลมที่ใหญ่กว่าและทนทานกว่าสำหรับการใช้งานในอุตสาหกรรมที่มีความต้องการมากขึ้น เพื่อให้แน่ใจว่ามีรูปแบบความเร็วที่เหมาะสม ส่วนของท่อแบบตรงจะถูกจัดเตรียมไว้ที่ต้นน้ำของสถานีวัดความเร็วลม (ปกติจะยาว 10 เส้นผ่านศูนย์กลาง) หัวฉีดปรับสภาพใช้เพื่อขจัดผลกระทบของชั้นขอบ หากไม่มีที่ว่างสำหรับส่วนท่อตรง สามารถรวมเครื่องหนีบผมตรงแบบรังผึ้งเข้ากับชุดเซ็นเซอร์ได้

เครื่องวัดรุ่นแนะนำ

HT9819 เครื่องวัด CFM CMM แบรนด์ HTI

  • ช่วงการวัด: 0.40~30.00 m/s
  • ความแม่นยำในการวัด: ± 5%
  • หน่วยวัดได้ 5 หน่วย ได้แก่ mph, Km/h, m/s, ft/min และ Knots
  • วัดความเร็วลม Air flow และอุณหภูมิ
ดูรายละเอียด HT9819

WT87B Anemometer วัดความเร็วลมแบบ Bluetooth

  • ช่วงการวัด: 0.40~30.00 m/s
  • ความแม่นยำในการวัด: ± 5%
  • หน่วยวัดได้ 5 หน่วย ได้แก่ mph, Km/h, m/s, ft/min และ Knots
  • วัด Airflow และอุณหภูมิ
  • เชื่อมต่อกับ Smartphone
ดูรายละเอียด WT87B

GM8909 เครื่องวัดลม และ Air Flow

  • ช่วงการวัดความเร็วลม: 0 – 45m/s
  • ความแม่นยำในการวัด: ± 3%
  • ความเร็วลม Air flow rate และอุณหภูมิได้
  • ใช้งานสะดวกหัววัดสามารถยืดออกได้ยาว 166ซม
ดูรายละเอียด GM8909

GT8907 แบรนด์ Benetech

  • ช่วงการวัดลม: 0.3 – 45 m/s (ความแม่นยำ: ± 3%)
  • ช่วงอุณหภูมิ: 0-45 °C (ความแม่นยำ ± 1°C)
  • ช่วงความชื้น 10-90%RH (ความแม่นยำ: ± 5%RH)
  • วัดความเร็วลม Air flow อุณหภูมิและความชื้น
ดูรายละเอียด GT8907

เลือกดูสินค้าทั้งหมดได้ที่เครื่องมือวัดความเร็วของลมราคาถูก

ความแม่นยำของแอนนีโมมิเตอร์

ความแม่นยำของผลการวัดเป็นสิ่งสำคัญดังนั้นเครื่องมือวัดต้องผ่านการทดสอบในอูโมงค์ลมโดยผู้สอบเทียบที่ผ่านการรับรอง ISO 17025 และเครื่องมือที่ผ่านการทดสอบจะได้รับเอกสาร Certificate of Calibration ดังตัวอย่างต่อไปนี้
